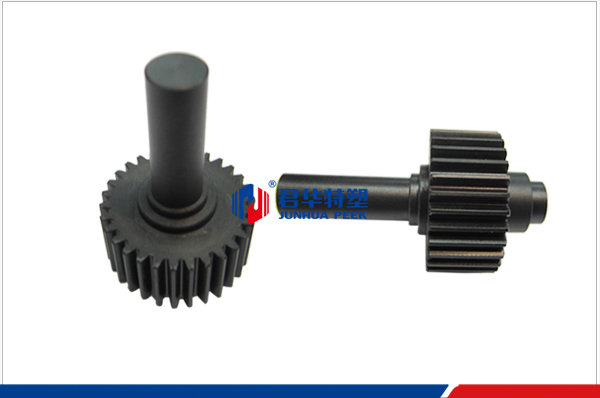

PEEK带轴及圆柱齿轮
  • 简要介绍:
  • PEEK属于特种高分子聚合物,具有耐高温、高强度、耐腐蚀、自润滑、耐磨损等特性优...
  • 0519-86228879  13915088386
  • 分享到:
  • 在线咨询
    • PEEK带轴及圆柱齿轮
产品详情:

◆  PEEK齿轮滚齿加工设备、工艺、精度及适用

   PEEK属于特种高分子聚合物,具有耐高温、高强度、耐腐蚀、自润滑、耐磨损等特性优点,采用机加工及注塑工艺加工的PEEK齿轮具有质量轻、耐磨损、自润滑、低噪音、耐腐蚀等特性优点而被广泛使用,为了更好满足客户对PEEK齿轮类产品的需求,本公司购置了Y3120CNC2型数控滚齿机,具体加工范围如下:


工件模数

4m

工件直径

200mm

超范围加工可以达到

5m

滚刀直径

110mm

加工齿轮长度

150mm

加工螺旋角

45度

最小加工模数

0.5mm

 适  用

PEEK、PI等塑料齿轮



◆  PEEK齿轮滚齿加工原理


  滚齿加工相当于一对交错轴斜齿圆柱齿轮的空间啮合,滚刀相当于一个螺旋角很大的具有切削能力的斜齿圆柱齿轮,于工件在一定速比关系之下做空间啮合,按包络(展成)原理来完成渐开线、花键摆线圆弧等各种齿形加工。祥见下图:

◆  PEEK齿轮加工精度

  本公司滚齿机按照GB/T8064-1998【滚齿机精度检验】标准检验出厂,根据加工齿轮模数大、小,在一次或二次进给精切的切削条件下,其加工精度可达到GB/T10095-2001 <渐开线圆柱齿轮进度>7级精度。一般PEEK齿轮滚齿可以达到8级到9级的精度。


◆  PEEK齿轮加工案例

   本公司滚齿机可以加工PEEK直齿齿轮,PEEK斜齿齿轮(斜齿必须要圆柱 齿),PEEK链轮、PEEK蜗轮、PEEK花键齿轮等以及圆周上开齿形槽的PEEK类产品。


◆  本公司机床暂时不可加工的齿轮(可以代加工)

  本公司滚齿机暂时不可加工PEEK双联齿轮、PEEK伞齿、PEEK内齿, 以下规格PEEK齿轮可通过插齿等其他工艺加工。


◆  PEEK模具注塑齿轮案例

  对于量大及精度要求不是特别高(精度9级)的PEEK齿轮,也可采用开注塑模具注塑的工艺加工。

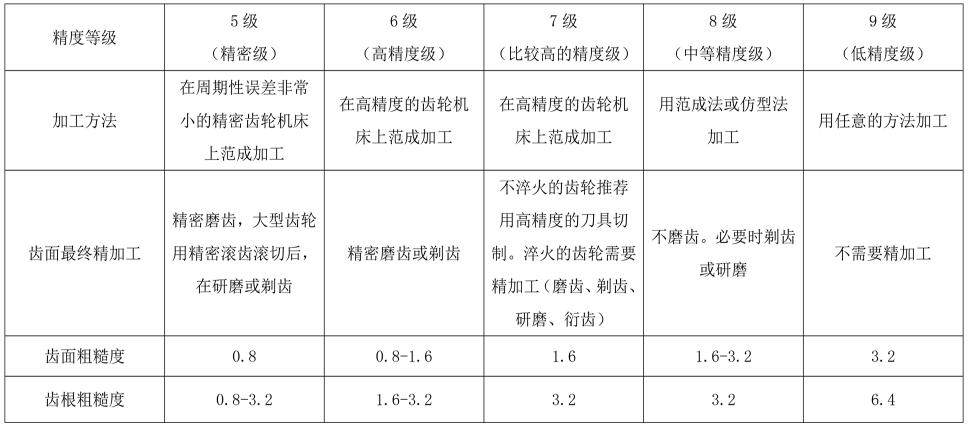

◆  齿轮的精度等级及加工方法
